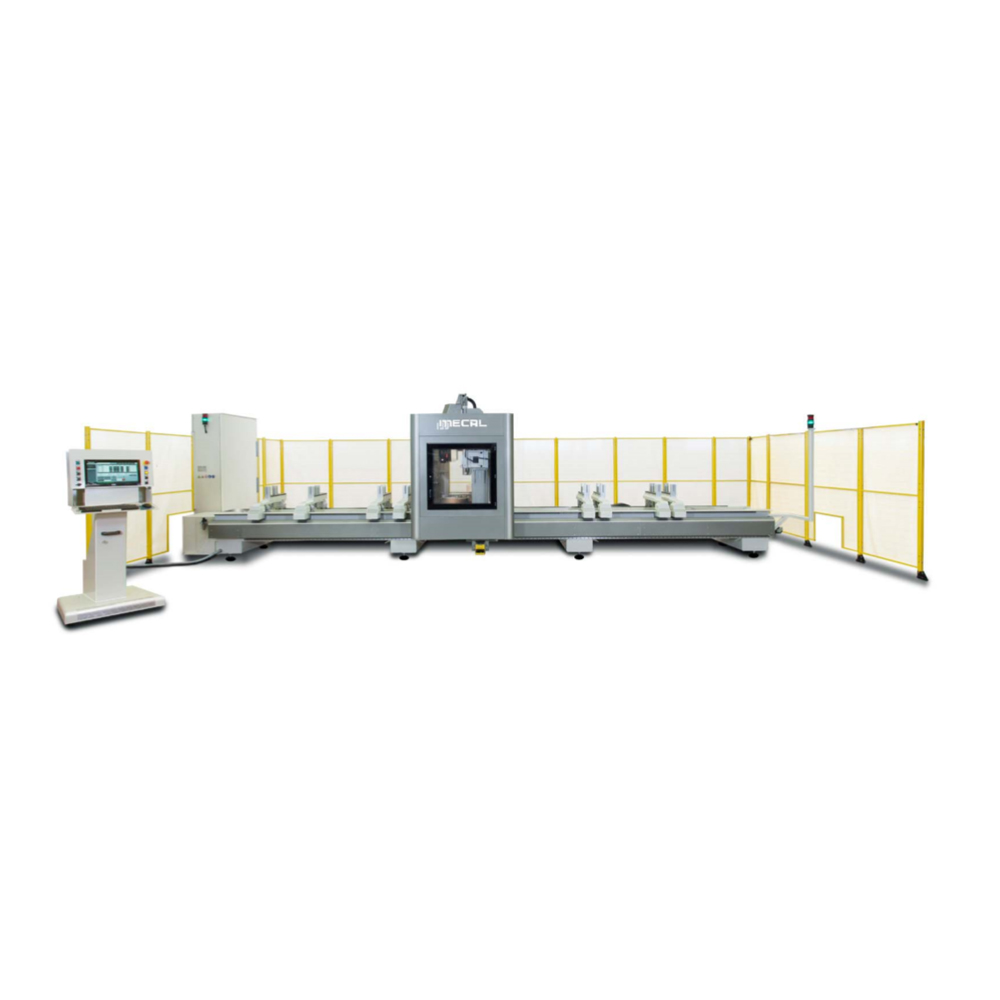

Mecal MC 304 Ariel-5A

Le MECAL MC 304 Ariel-5A est un centre d’usinage CNC à 5 axes de pointe avec une construction à portique pour l’usinage de profilés en aluminium, PVC et acier. La caractéristique est la grande surface de travail de 500x350mm (YxZ) et la possibilité de commuter sur deux surfaces de travail. Cette machine est équipée en standard de 8 pinces pneumatiques dont le positionnement est assuré par des servomoteurs (MMI) permettant de déplacer toutes les pinces simultanément. Avec la version MDT, il est également possible de diviser les longueurs de barres en plusieurs pièces avec la lame de scie de 450 mm.

SKU: Mecal MC 304 Ariel-5A Categories: ,
VergelijkVergelijk

Description

Le MECAL MC 304 Ariel-5A est un centre d’usinage CNC à 5 axes de pointe avec une construction à portique pour l’usinage de profilés en aluminium, PVC et acier. La caractéristique est la grande surface de travail de 500x350mm (YxZ) et la possibilité de commuter sur deux surfaces de travail. Cette machine est équipée en standard de 8 pinces pneumatiques dont le positionnement est assuré par des servomoteurs (MMI) permettant de déplacer toutes les pinces simultanément. Avec la version MDT, il est également possible de diviser les longueurs de barres en plusieurs pièces avec la lame de scie de 450 mm. Les pinces peuvent être écartées pour créer un espace permettant à la lame de scie d’effectuer des coupes d’extrémité (rainurage). Chaque pièce peut être usinée sur 5 côtés et à des angles intermédiaires, le moteur de la fraise étant incliné au-dessus du profil. La machine dispose d’un magasin d’outils à alimentation automatique à 12 positions.

Demander un devis
Fiche technique
Calvet Benelux dealer van Mecal bewerkingsmachines

Plage de travail

La plage de travail du MC 304 ARIEL-5A est de 500 x 350 mm. Chaque pièce peut être usinée sur 5 côtés sur 5 axes.

Magasin d'outils

Magasin d’outils à suivi automatique sur l’axe X à 12 positions.

Système de serrage

La machine est équipée d’office de 8 étaux qui sont positionnées automatiquement au moyen d’un système pneumatique (DPM) ou servocommandées en option (MMI).

Spécifications de la machine

  • Puissance du moteur
    10.0 kw
  • Régime moteur
    24.000 rpm
  • Porte-outils
    HSK F63
  • Diamètre de la lame
    450 mm
  • Vitesses de positionnement
    (X) 80 (Y) 60 m/min
  • Longueur d’usinage
    6.800 | 8.800 | 10.800 mm
  • Système de pilotage
    PC pourvu de Windows 10
  • Logiciel graphique
    Logiciel graphique CAM 3D
  • Écran
    TFT-LCD 18.5 pouces

Pre-installatie

Alles wat u moet weten

TFT-LCD 18.5 inch PC met qwerty toetsenbord en beeldscherm

Standaard beschikt de machine over 8 materiaal klemmen
welke automatisch worden gepositioneerd middels een pneumatisch systeem (DPM)
of optioneel servo-gestuurd (MMI)

Het werkbereik van de MC 305 GIANOS
is 200 x 200 mm. Elk werkstuk kan aan 5
zijden worden bewerkt van -125° tot + 125°.
Optioneel kan het klembereik worden vergroot
naar 300 mm breed.

Automatisch toolmagazijn met 10 posities.
Optioneel kan het magazijn worden uitgebreid
met 3 of 6 posities.

Positioneringssnelheden (X) 140 (Y) 30 m/min

De machine heeft een bewerkingslengte van 7.2 m en kan tevens pendelen over twee werkvelden van 3.4 m.

Stroom

De Mecal MC 305 Gianos heeft een verbruik van 10.0 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal MC 305 Gianos heeft een luchtverbruik van 250 liter per minuut bij 16 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal MC 305 Gianos heeft een gewicht van ±5.300 kg. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Afmeting

De Mecal MC 305 Gianos heeft een lengte van 8.000 mm. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Additional information

Marque

Applicabilité

Centre d’usinage CNC à 5 axes
PC CNC avec écran de 17,0 pouces
Electro-broche HSK F-63 24 000 tr/min, 10,0 kw
Magasin d’outils automatique à 12 positions (hors outils)
8 pinces servo-assistées
Barrière de sécurité
Licence Windows 10
Logiciel de traitement CAM 3D
Manuel de la machine
Documentation CE
