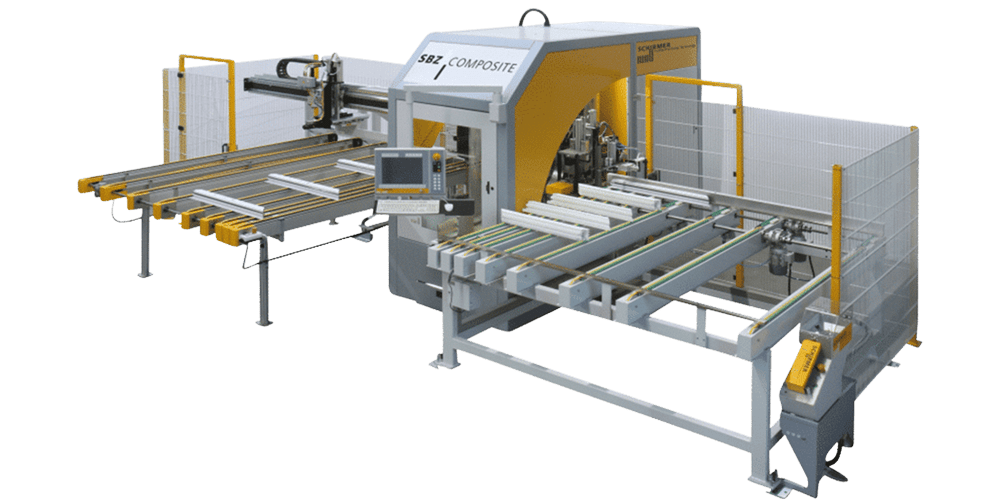

Schirmer SBZ Composite

De Schirmer SBZ Composite bewerkingscentrum is speciaal ontworpen voor het snel bewerken van reeds gezaagde aluminium profielen.

SKU: Schirmer SBZ Composite Categorieën: ,
Vergelijk

Beschrijving

De Schirmer SBZ Composite is een doorloop CNC-machine speciaal ontworpen voor het bewerken van reeds gezaagde aluminium profielen. Standaard beschikt de machine over een gelagerde draaikrans voorzien van 6 hoog frequentiemotoren voor het uitvoeren van alle denkbare freesbewerkingen 360° rondom het profiel. De machine sluit naadloos aan achter het zaagproces waardoor tussenopslag niet meer nodig is. Klemverplaatsingen en gereedschapswissels behoren tot het verleden. Dit maakt de machine aanzienlijk sneller dan de conventionele bewerkingscentra.

Schirmer mashines

Werkbereik

Het werkbereik van de SBZ COMPOSITE is 250x150 mm. Elk werkstuk kan aan alle zijden bewerkt worden.

Bewerkingsstation

De 3-assige freesmodule beschikt over 6 elektrospindels die bewerking langs alle zijden van het werkstuk mogelijk maakt.

Klemsysteem

De profielen worden op de glaszijden over de machine getransporteert middels servo-gestuurde horizontale en verticale profielgeleidingsrollen.

Machine specificaties

  • Electro spindels
    6
  • Motorvermogen
    3.0 kw
  • Toerental
    24.000 rpm
  • Gereedschapsopname
    ER 25
  • Profielklemmen
    Servo-gestuurd
  • Aanvoermagazijn
    9 profielen
  • Aanvoersnelheid
    100 tot 250 m/min
  • Automatisch meetsysteem
    L x B x H
  • Min. profieldoorsnede
    40 x 40 mm
  • Max. profieldoorsnede
    250×150 mm
  • Min. uitvoerlengte
    450 mm
  • Max. uitvoerlengte
    6.000 mm
  • Industriële CNC PC
    1.5 GHZ
  • Grafische kleurenscherm
    15 inch HD LCD-TFT
  • Beeldscherm
    TFT-LCD 18.5 inch
  • Besturingssysteem
    Windows 10
  • Software licenties
    UNI_link & Software clamps
  • Connectiviteit
    LAN & USB poort

Schirmer SBZ Composite

Alles wat u moet weten

Industriële CNC PC voorzien van 15 inch HD LCD scherm
met Windows 10 besturing en UNI_Link software en software clmaps.

Uitvoer rollenbaan met afvoermagazijn

De 3-assige freesmodule beschikt over 6
elektrospindels die bewerking langs alle zijden
van het werkstuk mogelijk maakt.

De 3-assige freesmodule beschikt over 6 elektrospindels die bewerking langs alle zijden van het werkstuk mogelijk maakt.​

Bijkomende informatie

Merk

Toepasbaarheid

  • Schirmer bewerkingscentra
  • Automatische invoertafel
  • Afvoertafel
  • 4-assige freeskrans met 6 electro spindels
  • CNC PC 18.5 inch beeldscherm
  • Windows 10 licentie
  • Machine handleiding
  • CE documentatie
