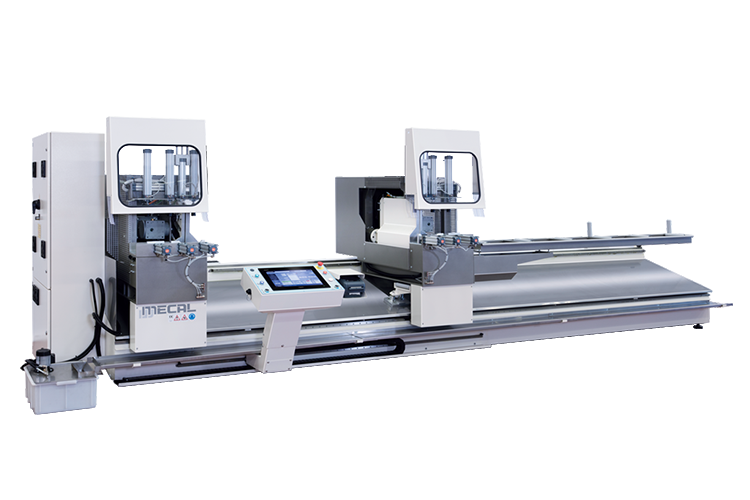

Mecal FE 400 Inox Vico-3

La Mecal FE 400 Inox Vico-3 est une scie électronique à 2 têtes à commande CNC à 7 axes avec positionnement automatique de la scie qui tient compte de la hauteur du profil et des angles requis. Les agrégats de sciage oscillent de manière servocommandée de l’intérieur vers l’extérieur. Les angles de coupe sont compris entre 135° et +45°. Lubrification avec un système d’émulsion eau/huile/microdose. Cette machine est spécialement conçue pour le sciage de profilés en acier et en acier inoxydable (Jansen et Forster) pour l’industrie des fenêtres, des portes et des façades.

UGS : Mecal FE 400 Inox Vico-3 Categories: , ,
Vergelijk

Description

La Mecal FE 400 Inox Vico-3 est une scie électronique à 2 têtes à commande CNC à 7 axes avec positionnement automatique de la scie qui tient compte de la hauteur du profil et des angles requis. Les agrégats de sciage oscillent de manière servocommandée de l’intérieur vers l’extérieur. Les angles de coupe sont compris entre 135° et +45°. Lubrification avec un système d’émulsion eau/huile/microdose. Cette machine est spécialement conçue pour le sciage de profilés en acier et en acier inoxydable (Jansen et Forster) pour l’industrie des fenêtres, des portes et des façades.

Caractéristiques

Scie à 2 têtes à commande numérique à 7 axes pour les profilés en acier
Équipé de pinces pneumatiques horizontales et verticales
Positionnement des angles de sciage à commande électronique
Écran tactile Mangelis de 15 pouces
Positionnement automatique de la longueur

Calvet Benelux dealer van Mecal bewerkingsmachines

Applicabilité

Convient pour le sciage de profils en acier entre 135° et +45

Contrôle NC à 7 axes

Longueur de la scie (1), positionnement angulaire des lames de scie (2), vitesse de rotation des lames de scie (2).

Lame

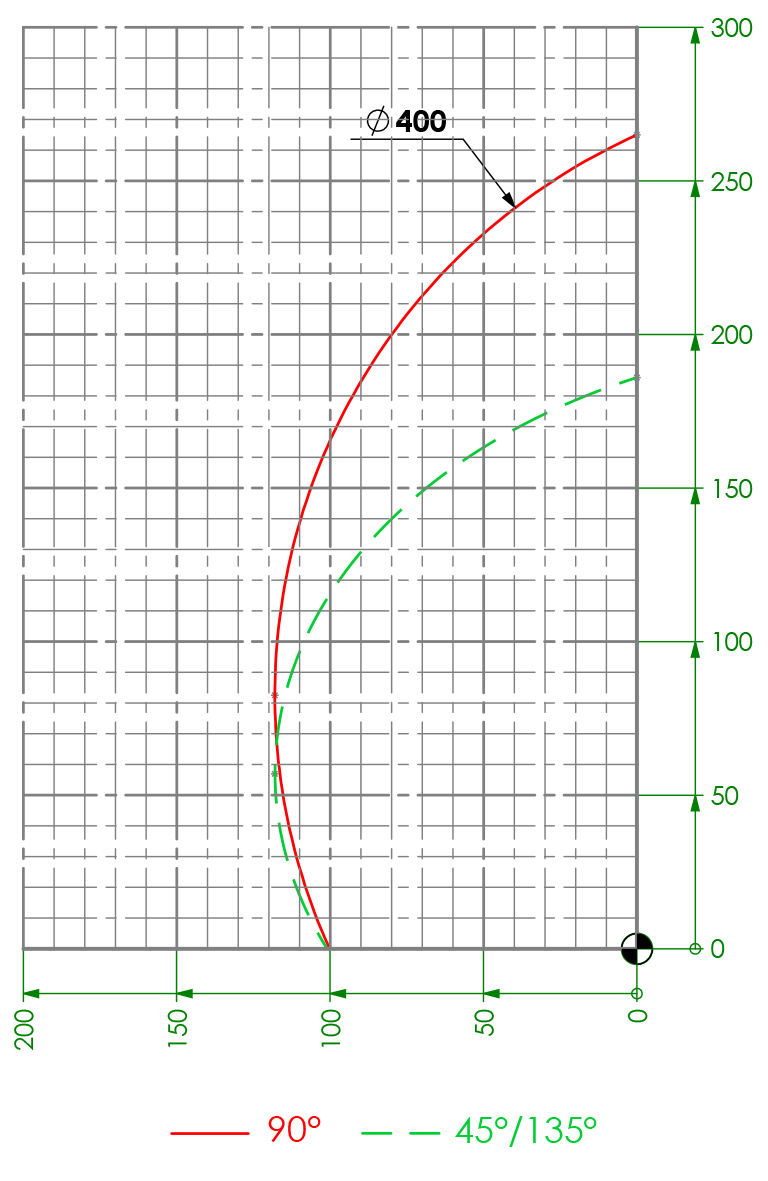

La Mecal FE 400 Inox Vico-3 a un diamètre de lame de scie de 400 mm.

Spécifications de la machine

  • Diamètre de la lame
    400 mm
  • Trou d'axe
    30 mm
  • Puissance du moteur
    2 x 4.5 kw
  • Régime moteur
    Max. 250 rpm
  • Poids
    3.000 kg
  • Longueur utile
    5 m
  • Angles de coupe
    Tussen 135° en +45°
  • Angles intermédiaires
    Positionnement électronique
  • Écran tactile
    PC HMI 15 pouces
  • Software
    Mecal
  • Logiciel
    Au moyen d’un logiciel de calcul externe

Mecal FE 400 inox Vico-3

Tout ce que vous devez savoir

Déflecteur automatique, sécurité maximale garantie

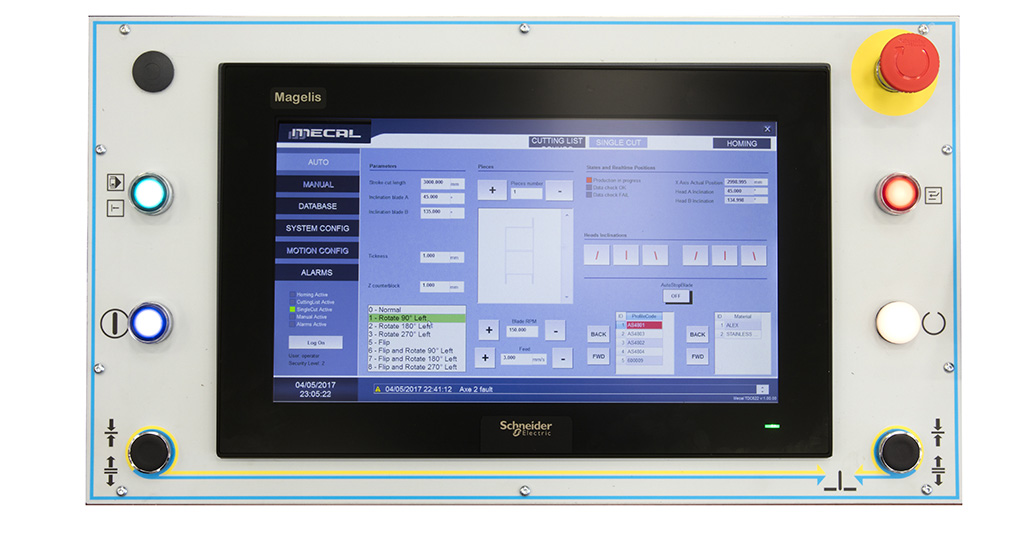

15 inch Mangelis HMI touchscreen voorzien van Windows besturingssysteem

Imprimante d'étiquettes pour une identification rapide dans les étapes ultérieures du traitement.

Lame de scie en métal dur d'un diamètre de 400 mm.

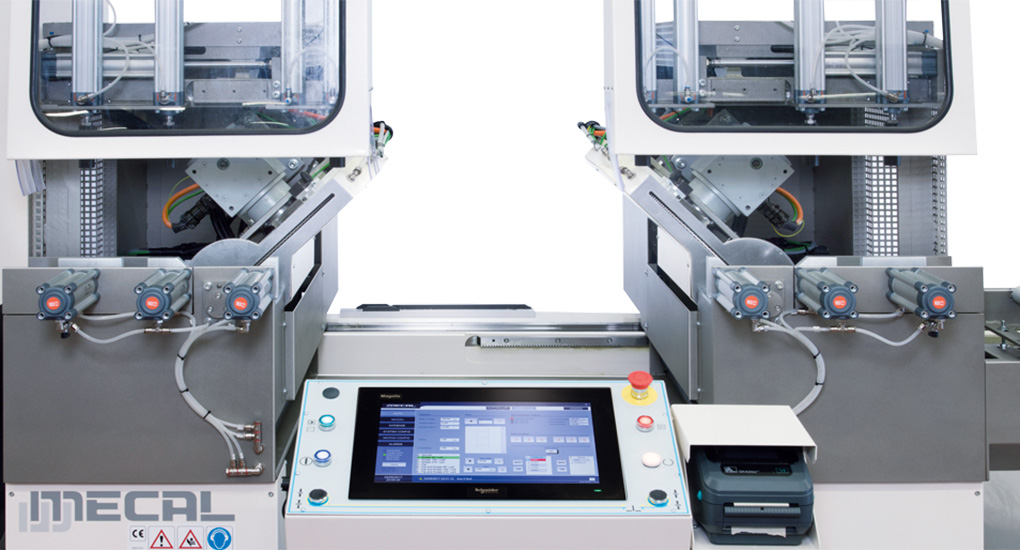

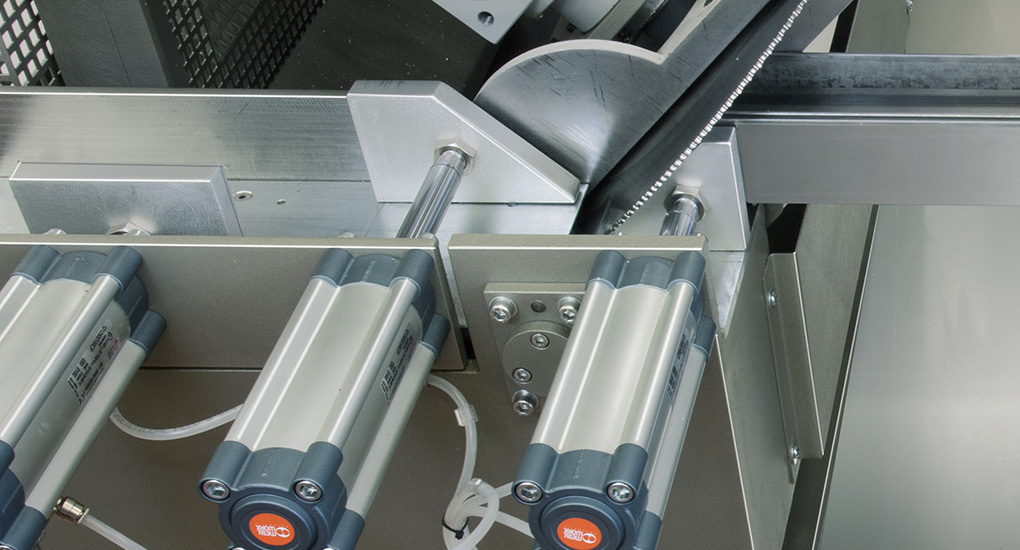

Équipé de pinces pneumatiques horizontales et verticales

Armoire de machine avec panneau électrique et pneumatique.

Réglage angulaire servocommandé entre 45° et 135°.

Stroom

De Mecal FE 400 Inox Vico-3 heeft een verbruik van 12.0 kw, 400v 3-fase bij 24.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal FE 400 Inox Vico-3 heeft een luchtverbruik van 140 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal FE 400 Inox Vico-3  heeft een gewicht van 3.000 kg. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Afmeting

De Mecal FE 400 Inox Vico-3 heeft een afmeting 6.500x1.600x1.700 mm. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Informations complémentaires

Marque

Applicabilité

Tronçonneuse double têtes
Jeu de lames de scie HM dia. 400 mm
Écran tactile de 15 pouces avec contrôle Windows
Convoyeur à rouleaux mobile à pinces
Support intermédiaire pneumatique
Outil pour changer la lame de la scie
Manuel de la machine
Documentation CE
