Mecal SW 453 Plug

La Mecal SW 453 PLUG est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profilé et des angles souhaités. Les unités de sciage pivotent à l’aide d’une commande pneumatique. Les angles de coupe sont compris entre 90° et +22.5°. Une imprimante d’étiquettes industrielle permettant d’identifier une pièce facilement au cours du processus de production est disponible en option.

UGS : Mecal SW 453 Plug Catégories : , ,
Vergelijk

Description

La Mecal SW 453 PLUG est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profilé et des angles souhaités. Les unités de sciage pivotent à l’aide d’une commande pneumatique. Les angles de coupe sont compris entre 90° et +22.5°. Une imprimante d’étiquettes industrielle permettant d’identifier une pièce facilement au cours du processus de production est disponible en option.

Caractéristiques

  • Serrage pneumatique du profilé
  • Lubrification pneumatique de la lame de scie
  • 7 pouces Écran tactile
  • Équipé d’un système de mesure de la hauteur
  • Positionnement pneumatique des angles intermédiaires
  • Teamviewer intégré
  • Équipé d’une connexion USB et Lan
  • Le couvercle de protection garantit une sécurité maximale
Calvet Benelux dealer van Mecal bewerkingsmachines

Applicabilité

Convient pour le sciage de grands profilés en aluminium et en PVC entre 90° et 22,5°.

Lame

Le bouchon Mecal SW 453 a une mise à jour diamètre de la lame de scie de 500 mm

Plage de coupe

La hauteur de coupe maximale est de 180 mm
La largeur de coupe maximale est de 350 mm

Spécifications de la machine

  • Diamètre de la lame
    500 mm
  • Trou d'axe
    30 mm
  • Puissance du moteur
    2 x 2.2 kw
  • Regime moteur
    2.800 rpm
  • Poids
    4 m = 1.600 kg | 5 m = 1.700 kg | 6 m =1.800 kg
  • Angles de coupe
    Entre 90°, 45° et +22,5°.
  • Angles intermédiaires
    Positionnement pneumatique
  • Commande
    Au moyen d’un logiciel de calcul externe
  • Écran tactile
    PC HMI 7 pouces
  • Logiciel graphique
    Mecal
  • Longueur utile
    variant par modèle en 4 m | 5 m | 6 m
  • Système de mesure de hauteur
    Standard

Mecal SW 453 Plug

Tout ce que vous devez savoir

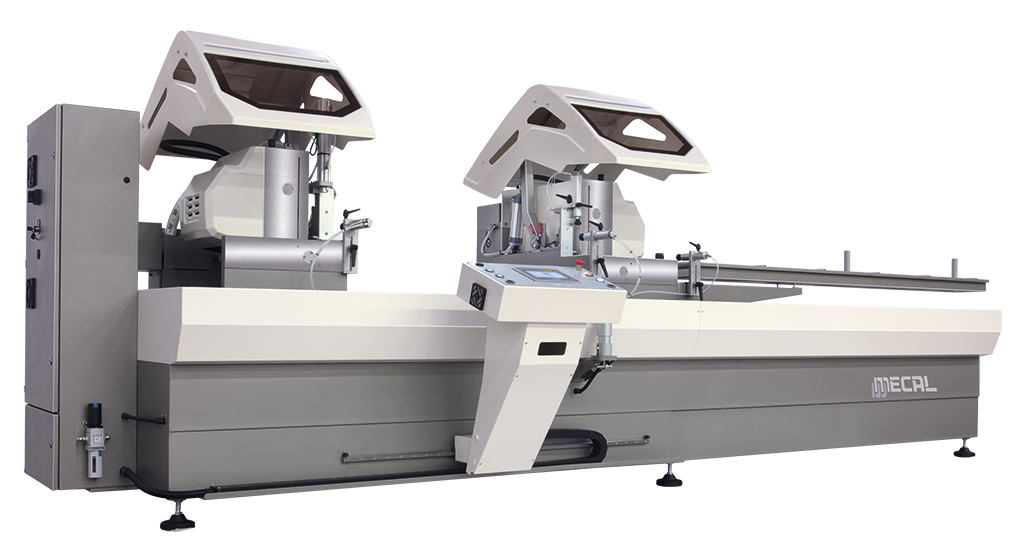

Mecal SW 453 Plug 2-kopszaagmachine voor aluminium en PVC

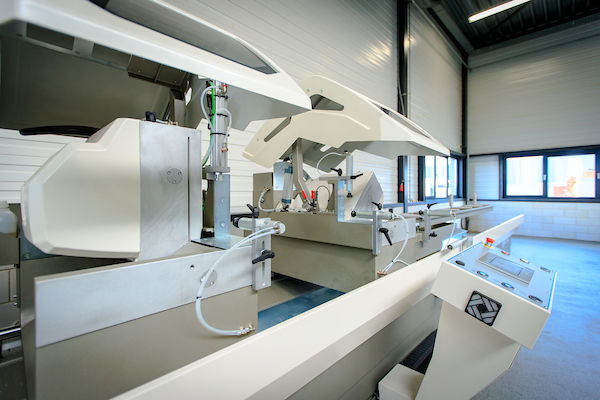

Le couvercle de protection garantit une sécurité maximale

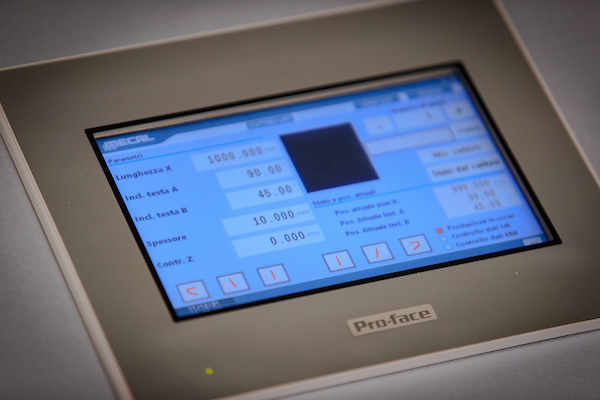

7 pouces Écran tactile

Lame en carbure d'un diamètre de 500 mm.




Serrage pneumatique du profilé

Armoire de la machine avec panneau électrique et pneumatique.

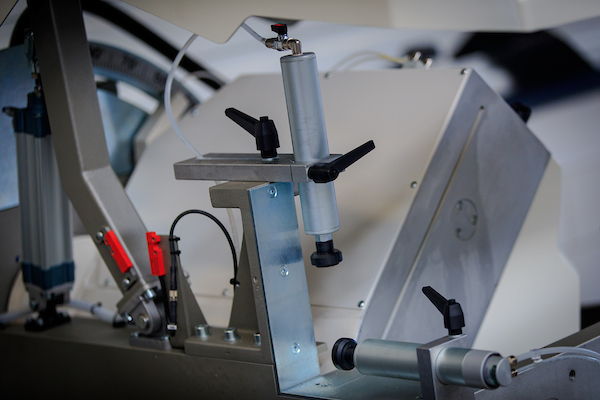

Le réglage de l'angle est positionné pneumatiquement

Stroom

De Mecal SW 453 Plug heeft een verbruik van 5.5 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal SW 453 Plug heeft een luchtverbruik van 12 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal SW 453 Plug is in 3 uitvoering: 4m, 5m en 6m beschikbaar. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
SW 453 Plug 4 m - 1.600 kg
SW 453 Plug 5 m - 1.700 kg
SW 453 Plug 6 m - 1.800 kg

Afmeting

De mecal SW 453 is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
SW 453 Plug 4m - 5.500 mm
SW 453 Plug 5m - 6.500 mm
SW 453 Plug 6m - 7.500 mm

Informations complémentaires

Marque

Applicabilité

,

Lame de scie

Cliquez sur le diagramme pour l’agrandir

Machine à scier à 2 dents
Jeu de lames de scie HM dia. 500 mm
Écran tactile HMI de 7 pouces
Jeu de pinces pneumatiques
Système de mesure de la hauteur
Lubrification pneumatique de la lame de scie (Venturi)
Contrôle PLC pour le fonctionnement de la machine à scier
Logiciel pour le sciage de pièces courtes et de surlongueurs
Manuel de la machine
Documentation CE
