Mecal SW 553 Argus

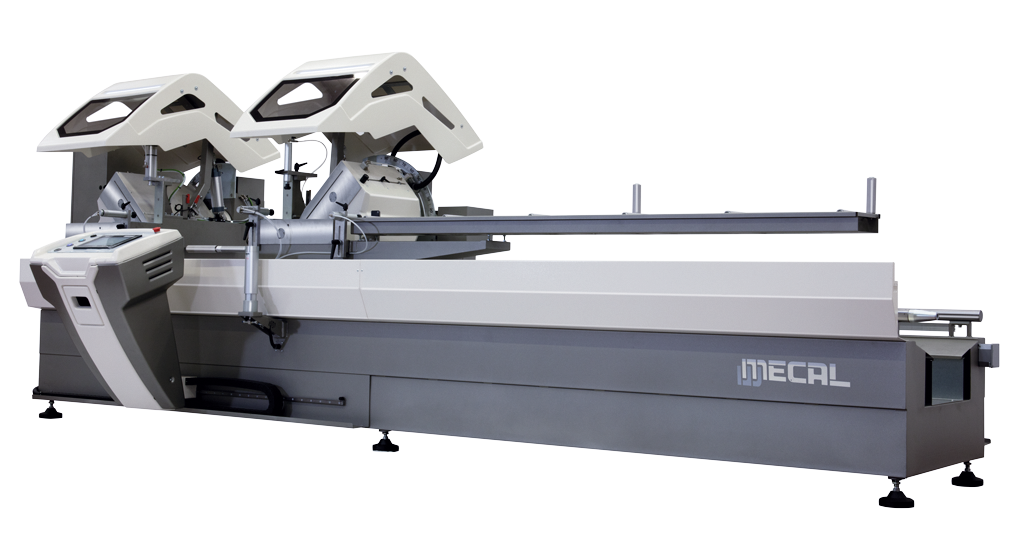

La Mecal SW 553 ARGUS est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profilé et des angles souhaités. Les unités de sciage pivotent à l’aide d’une commande pneumatique. Les angles de coupe sont compris entre 90° et +22.5°. Une imprimante d’étiquettes industrielle permettant d’identifier une pièce facilement au cours du processus de production est disponible en option.

UGS : Mecal SW 553 Argus Catégories : , ,
Vergelijk

Description

La Mecal SW 553 ARGUS est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profilé et des angles souhaités. Les unités de sciage pivotent à l’aide d’une commande pneumatique. Les angles de coupe sont compris entre 90° et +22.5°. Une imprimante d’étiquettes industrielle permettant d’identifier une pièce facilement au cours du processus de production est disponible en option.


Demander un devis
Fiche technique

Caractéristiques

  • Serrage pneumatique du profilé
  • Lubrification pneumatique de la lame de scie (Venturi)
  • Écran tactile de 10 pouces
  • Équipé d’un système de mesure de la hauteur
  • Positionnement pneumatique des angles intermédiaires
  • Équipé d’une connexion USB et LAN
  • Teamviewer intégré
  • Le couvercle de protection garantit une sécurité maximale
Calvet Benelux dealer van Mecal bewerkingsmachines

Applicabilité

Convient pour le sciage de grands profilés en aluminium et en PVC entre 90° et 22,5°.

Lame

Le Mecal SW 553 Argus est équipé d'une lame de scie. diamètre de la lame de scie de 550 mm

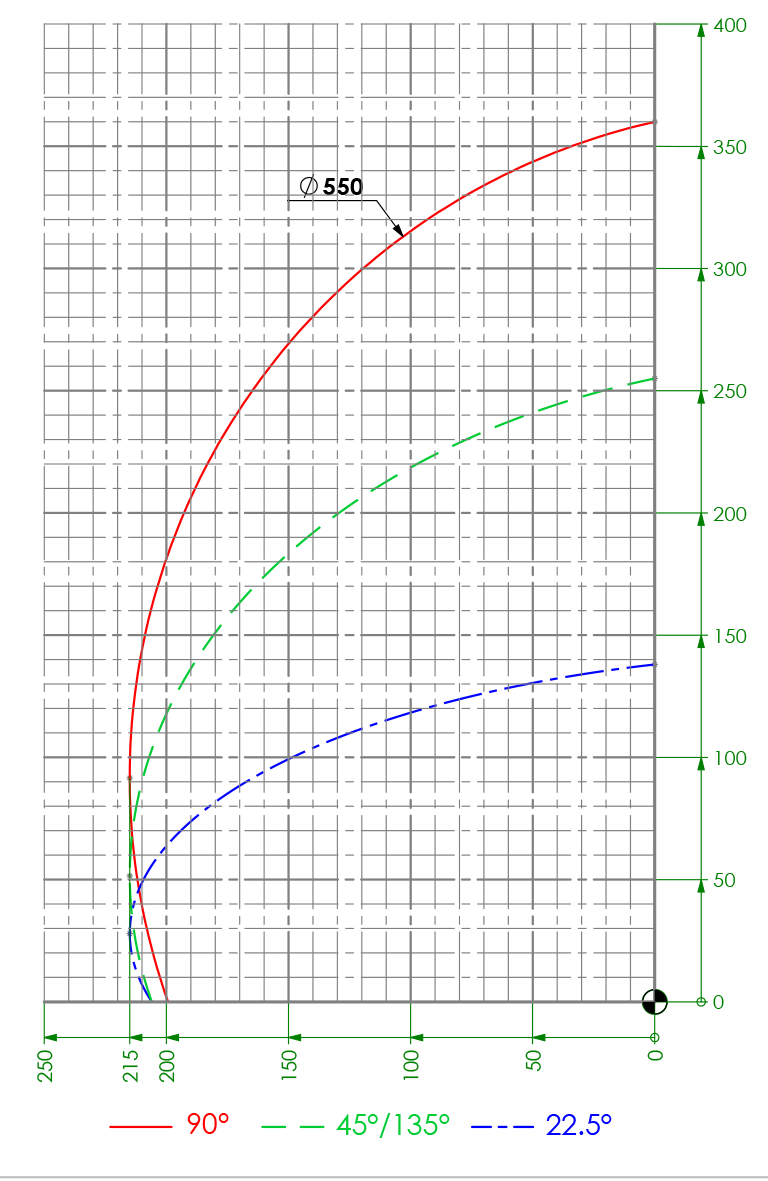

Plage de coupe

La hauteur de coupe max. est de 215 mm
La largeur de coupe max. est de 360 mm

Spécifications de la machine​

  • Diamètre de la lame
    550mm
  • Trou d'axe
    30 mm
  • Puissance du moteur
    2 x 3.0 kw
  • Regime moteur
    2.800 rpm
  • Poids
    5 m = 1.900 kg | 6 m = 2.000 kg
  • Longueur utile
    5 m | 6m
  • Angles de coupe
    Entre 90°, 45° et +22,5°.
  • Angles intermédiaires
    Positionnement pneumatique
  • Écran tactile
    PC HMI 10 pouces
  • Logiciel graphique
    Mecal
  • Commande
    Au moyen d’un logiciel de calcul externe
  • Système de mesure de hauteur
    Standaard voorzien

Mecal SW 553 Argus

Alles wat u moet weten

Le couvercle de protection garantit une sécurité maximale

Écran tactile HMI de 7 pouces avec contrôle PLC.

Lame de scie au carbure d'un diamètre de 550 mm.

Armoire avec panneau électrique et pneumatique.

Positionnement pneumatique des angles intermédiaires



Convoyeur à rouleaux mobile avec pince pneumatique pour le support du profilé

Stroom

De Mecal SW 553 Argus heeft een verbruik van 7.0 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal SW 553 Plug heeft een luchtverbruik van 140/150 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal SW 553 Argus is in 3 uitvoering: 4m, 5m en 6m beschikbaar. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
SW 553 Argus 4 m - 1.850 kg
SW 553 Argus 5 m - 1.950 kg
SW 553 Argus 6 m - 2.050 kg

Afmeting

De mecal SW 553 Argus is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
SW 553 Argus 4m - 5.500 mm
SW 553 Argus 5m - 6.500 mm
SW 553 Argus 6m - 7.500 mm

Informations complémentaires

Marque

Applicabilité

,

Lame de scie

Tronçonneuse double têtes
Jeu de lames de scie HM dia. 550 mm
Écran tactile HMI 10 pouces
Logiciel pour le sciage de pièces courtes et de surlongueurs
Système de mesure de la hauteur
Pince à rouleau mobile
Support intermédiaire pneumatique
Système de lubrification Venturi pour le refroidissement des lames de scie
Outil pour changer la lame de la scie
Manuel de la machine
Documentation CE
