Mecal SW 553 Reverse Garda-3

La Mecal SW 553 Reverse Garda-3 est une scie électronique à 2 têtes avec un positionnement automatique de la scie. Les unités de sciage pivotent par servocommande électronique. Les angles de coupe sont compris entre 135° et +22.5°. Une imprimante d’étiquettes industrielle permettant d’identifier une pièce facilement au cours du processus de production est disponible en option.

UGS : Mecal SW 553 Reverse Garda-3 Catégories : , ,
Vergelijk

Description

La Mecal SW 553 Reverse Garda-3 est une scie électronique à 2 têtes avec un positionnement automatique de la scie. Les unités de sciage pivotent par servocommande électronique. Les angles de coupe sont compris entre 135° et +22.5°. Une imprimante d’étiquettes industrielle permettant d’identifier une pièce facilement au cours du processus de production est disponible en option.



Caractéristiques

  • Serrage pneumatique du profilé
  • Lubrification de la lame de scie par système microdose
  • Écran tactile de 15 pouces
  • Équipé d’un système de mesure de la hauteur
  • Positionnement électronique des angles intermédiaires
  • Teamviewer intégré
  • Équipé d’une connexion USB et Lan
  • Le couvercle de protection garantit une sécurité maximale
Calvet Benelux dealer van Mecal bewerkingsmachines

Applicabilité

Convient pour le sciage de l'aluminium et du PVC de grande taille et les profilés en PVC entre 135° et 22,5°.

lame

Le Mecal SW 553 Reverse Garda-3 a une lame de scie diamètre de la lame de scie de 550 mm

Plage de coupe

La hauteur de coupe max. est de 215 mm
La largeur de coupe max. est de 360 mm

Spécifications de la machine​

  • Diamètre de la lame
    550mm
  • Trou d'axe
    30 mm
  • Puissance du moteur
    2 x 3.0 kw
  • Regime moteur
    2.800 rpm
  • Poids
    5 m = 1.900 kg | 6 m = 2.000 kg
  • Longueur utile
    5 m | 6m
  • Angles de coupe
    Entre 135°, 90° et +22,5°.
  • Angles intermédiaires
    Positionnement électronique
  • Écran tactile
    PC HMI 15 pouces
  • Logiciel graphique
    Mecal
  • Commande
    Au moyen d’un logiciel de calcul externe
  • Système de mesure de hauteur
    Standaard voorzien

Mecal SW 553 Reverse Garda-3

Tout ce que vous devez savoir

Mecal SW 553 Reverse Garda-3 Servog-gestuurde aluminium 2-kopszaagmachine

Le couvercle de protection garantit une sécurité maximale

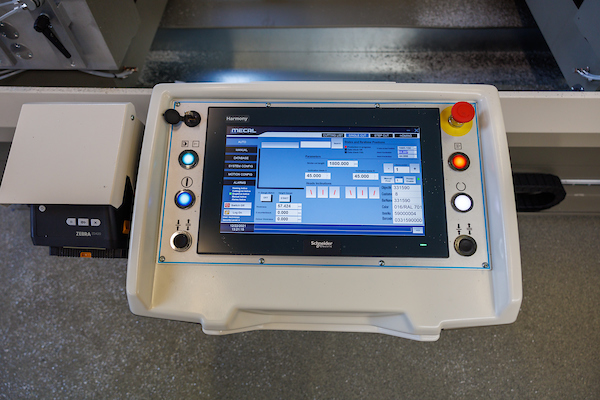

Écran tactile de 15 pouces

Imprimante d'étiquettes pour une identification rapide lors du traitement ultérieur.

Lame de scie au carbure d'un diamètre de 550 mm.

Klemsysteem Mecal SW 553 Reverse Garda

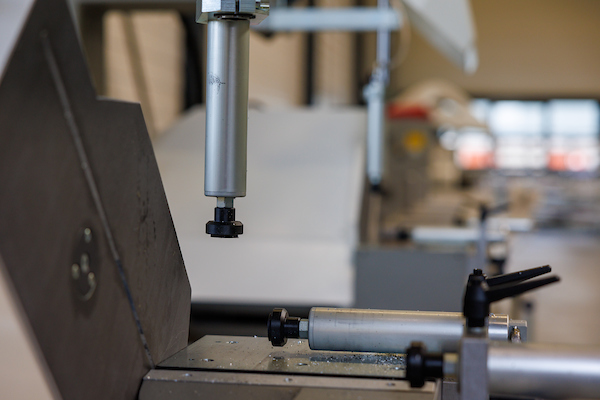

Serrage pneumatique du profilé

Kast voorzien elektrisch en pneumatisch paneel.

Réglage d'angle servocommandé entre 135° et 22,5°.

Positionnement à des degrés intermédiaires par des butées mécaniques.

Stroom

De Mecal SW 553 Reverse Garda-3 heeft een verbruik van 7.0 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Mecal SW 553 Reverse Garda-3 heeft een luchtverbruik van 140/150 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Mecal SW 553 Argus is in 3 uitvoering: 4m, 5m en 6m beschikbaar. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
SW 553 Reverse Garda-3 4 m - 1.850 kg
SW 553 Reverse Garda-3 5 m - 1.950 kg
SW 553 Reverse Garda-3 6 m - 2.050 kg

Afmeting

De mecal SW 553 Argus is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
SW 553 Reverse Garda-3 4m - 6.000 mm
SW 553 Reverse Garda-3 5m - 7.000 mm
SW 553 Reverse Garda-3 6m - 9.000 mm

Informations complémentaires

Applicabilité

,

Marque

Lame de scie

Tronçonneuse double têtes
Jeu de lames de scie HM dia. 550 mm
Écran tactile HMI 15 pouces
Logiciel pour le sciage de pièces courtes et de surlongueurs
Système de mesure de la hauteur
Pince à rouleau mobile
Support intermédiaire pneumatique
Système de micro dosage pour le refroidissement des lames de scie
Outil pour changer la lame de la scie
Manuel de la machine
Documentation CE
