Pertici TS 500/22

La Pertici TS 500/22 est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profil et des angles requis. Les agrégats de sciage pivotent pneumatiquement vers l’extérieur entre -22,5° et 90°. Le fonctionnement est assuré par un écran tactile TFT de 15 pouces.

UGS : Pertici TS 500/22 Catégories : , ,
VergelijkVergelijk

Description

La Pertici TS 500/22 est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profil et des angles requis. Les agrégats de sciage pivotent pneumatiquement vers l’extérieur entre -22,5° et 90°. Le fonctionnement est assuré par un écran tactile TFT de 15 pouces.

Caractéristiques

  • Serrage pneumatique du profilé
  • Lubrification pneumatique de la lame de scie
  • Écran tactile de 15 pouces avec système d’exploitation Windows
  • Équipé d’un système de mesure de la hauteur
  • Positionnement pneumatique des angles intermédiaires
  • Équipé d’une connexion USB et LAN
  • Le couvercle de protection garantit une sécurité maximale

Applicabilité

Convient pour le sciage de l'aluminium de grande taille et les profilés en PVC entre 90° et 22,5°.

Lame

Le Pertici TS 500/22 est doté d'un moyen de transport diamètre de la lame de scie de 500 ou 520 mm

Plage de coupe

La hauteur de coupe max. est de 215 mm
La largeur de coupe max. est de 360 mm

Spécifications de la machine​

  • Diamètre de la lame
    520mm
  • Trou d'axe
    30 mm
  • Puissance du moteur
    2 x 2.2 kw
  • Regime moteur
    2.800 rpm
  • Poids
    4 m = 1.090 kg | 5 m = 1.220 kg | 6 m = 1.350 kg
  • Longueur utile
    4 m | 5 m | 6m
  • Angles de coupe
    Entre 135°, 90° et +22,5°.
  • Angles intermédiaires
    Positionnement pneumatique
  • Écran tactile
    PC HMI 15 pouces
  • Logiciel graphique
    Windows
  • Commande
    Au moyen d’un logiciel de calcul externe
  • Système de mesure de hauteur
    En option

Pertici TS 500/22

Tout ce que vous devez savoir

Pertici TS 500/22

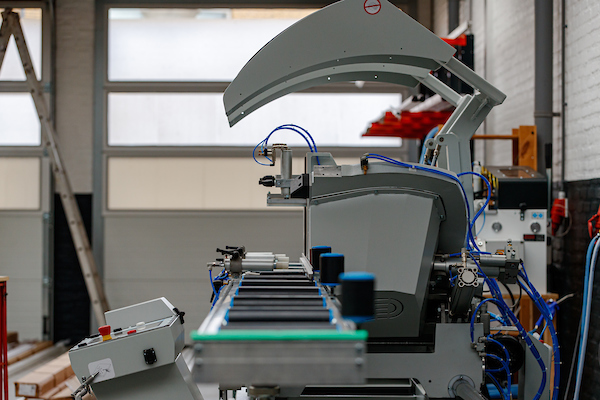

Le couvercle de protection garantit une sécurité maximale

Écran tactile de 15 pouces avec Windows.

Lame en carbure d'un diamètre de 500 mm.




Serrage pneumatique du profilé

Convoyeur à rouleaux

Positionnement pneumatique des angles intermédiaires

Stroom

De Pertici TS 500/22 heeft een verbruik van 7.0 kw, 380v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Pertici TS 500/22 heeft een luchtverbruik van 155 liter per minuut bij 7 bar. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Pertici TS 500/22 is beschikbaar in 3 verschillende lengtes.  Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
TS 500 4 m - 1.090 kg
TS 500 5 m - 1.220 kg
TS 500 6 m - 1.350 kg

Afmeting

De Pertici TS 500/22 is beschikbaar in 3 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
TS 500 4 m - 8.700 mm
TS 500 5 m - 9.700 mm
TS 500 6 m - 10.700 mm

Informations complémentaires

Marque

Applicabilité

,

Lame de scie

Zaagdiagram Pertici TS 500/22 2-kopzaagmachine

Tronçonneuse double têtes
Jeu de lames de scie HM dia. 500 mm
Écran tactile de 15 pouces avec contrôle Windows
Convoyeur à rouleaux mobile à pinces
Support intermédiaire pneumatique
Refroidissement pneumatique des lames de scie (Venturi)
Outil pour changer la lame de la scie
Manuel de la machine
Documentation CE
