Pertici TSE 600/22

La Pertici TSE 600/22 est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profil et des angles souhaités. Les agrégats de sciage oscillent de manière servocommandée de l’intérieur vers l’extérieur. Les angles de sciage sont compris entre -20° et +20°. Le fonctionnement est assuré par un écran tactile TFT de 15 pouces.

UGS : Pertici TSE 600/22 Catégories : , ,
VergelijkVergelijk

Description

La Pertici TSE 600/22 est une scie électronique à 2 têtes avec un positionnement automatique de la scie qui tient compte de la hauteur du profil et des angles souhaités. Les agrégats de sciage oscillent de manière servocommandée de l’intérieur vers l’extérieur. Les angles de sciage sont compris entre -20° et +20°. Le fonctionnement est assuré par un écran tactile TFT de 15 pouces.

Caractéristiques

  • Serrage pneumatique du profilé
  • Système de micro dosage pour le refroidissement des lames de scie
  • Écran tactile de 15 pouces avec système d’exploitation Windows
  • Positionnement électronique des angles intermédiaires
  • Équipé d’une connexion USB et LAN
  • Le couvercle de protection garantit une sécurité maximale

Applicabilité

Convient pour le sciage de l'aluminium de grande taille entre 135° et 22,5°.

Lame

Le Pertici TSE 600/22 est doté d'un moyen de transport diamètre de la lame de scie de 600 mm

Plage de coupe

La hauteur de coupe max. est de 225 mm
La largeur de coupe max. est de 340 mm

Spécifications de la machine​

  • Diamètre de la lame
    600mm
  • Trou d'axe
    30 mm
  • Puissance du moteur
    2 x 3.0 kw
  • Regime moteur
    2.800 rpm
  • Poids
    4 = 2.000 kg | 5 m = 2.200 kg | 6 m = 2.400 kg
  • Longueur utile
    4.1 m | 5.1 m | 6.1m
  • Angles de coupe
    Entre 135° et +22,5
  • Angles intermédiaires
    Positionnement électronique
  • Écran tactile
    PC HMI 15 pouces
  • Logiciel graphique
    Windows
  • Commande
    Au moyen d’un logiciel de calcul externe
  • Système de mesure de hauteur
    En option

Pertici TSE 600/22

Tout ce que vous devez savoir

Pertici TSE 600/22 CNC 2-kopszaagmachine voor aluminium profielen

Le couvercle de protection garantit une sécurité maximale

Écran tactile de 15 pouces avec système d'exploitation Windows

En option, équipé d'une imprimante d'étiquettes pour
une identification facile dans le processus de traitement ultérieur.

Lame de scie en métal dur d'un diamètre de 600 mm.

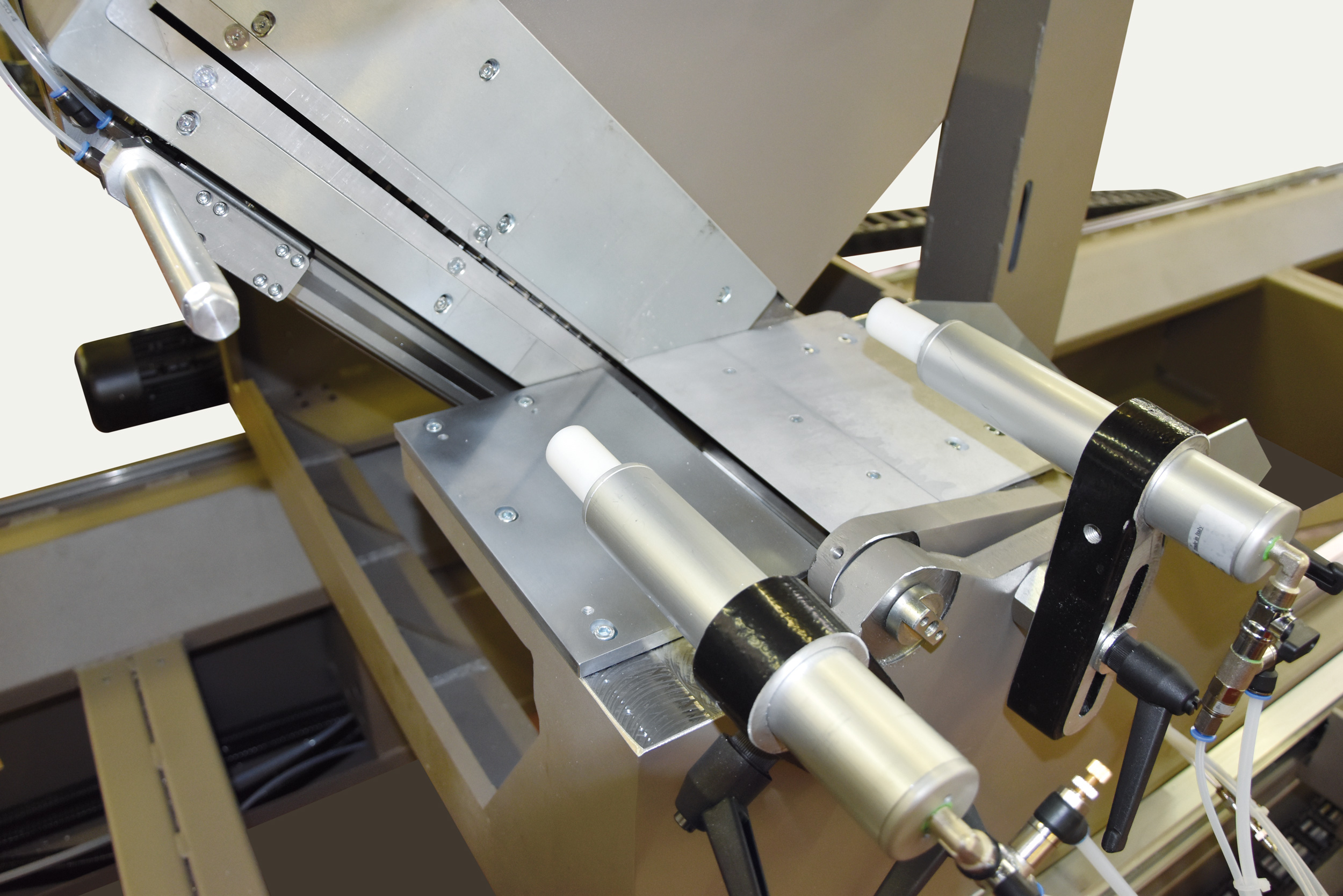

Serrage pneumatique du profilé

Armoire avec panneau électrique et pneumatique.

Elektronische hoekinstelling tussen 135° en 20°.

Stroom

De Pertici TSE 600 heeft een verbruik van 15 kw, 220v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Luchtverbruik

De Pertici TSE 600 heeft een luchtverbruik van 152 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Netwerk

Het is mogelijk om de zaagmachine in het netwerk te hangen zodat u de zaag kunt aansturen middels externe zaaglijsten.

Gewicht

De Pertici TSE 600 is in 3 uitvoering: 4m, 5m en 6m beschikbaar. Houdt er rekening mee dat uw heftruck voldoende capaciteit heeft.

Gewicht
TSE 600 4m - 2.000 kg
TSE 600 5m - 2.200 kg
TSE 600 6m - 2.400 kg

Afmeting

De Pertici TSE 600 is beschikbaar in 2 verschillende lengtes. Houd hierbij rekening met uw machine opstelling en/of ruimte in uw fabriek.

Lengte
TSE 600 4m - 8.700 mm
TSE 600 5m - 9.700 mm
TSE 600 6m - 10.700 mm

Informations complémentaires

Marque

Applicabilité

Lame de scie

Pertici TSE 600/22 CNC 2-kopszaagmachine voor aluminium profielen / gevelbouw bewerkingsmachine

Tronçonneuse double têtes
Jeu de lames de scie HM dia. 600 mm
Écran tactile de 15 pouces avec contrôle Windows
Convoyeur à rouleaux mobile à pinces
Support intermédiaire pneumatique
Système de micro-dosage pour le refroidissement des lames de scie
Outil pour changer la lame de la scie
Manuel de la machine
Documentation CE
