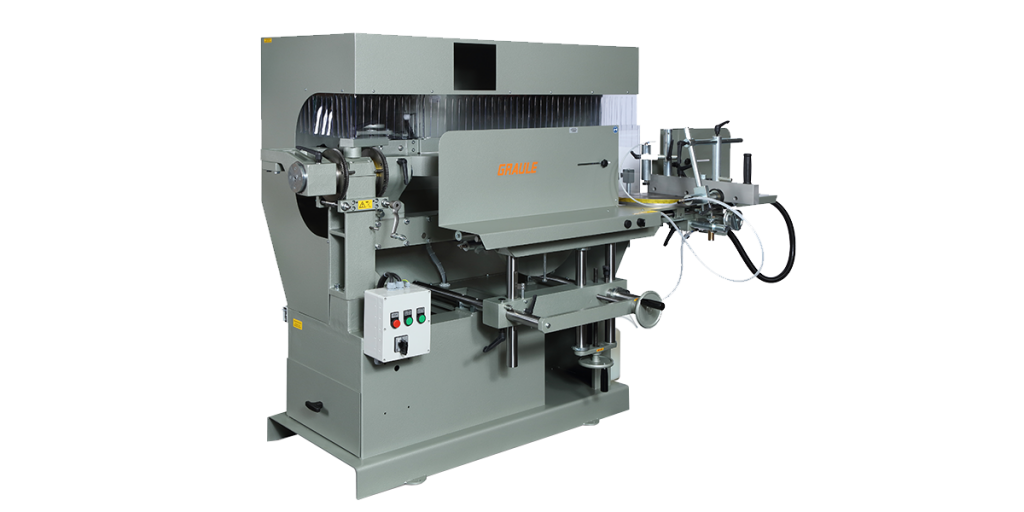

Graule AS-U 450

De Graule AS-U 450 is een raveelzaagmachine waarbij het profiel heen en weer beweegt langs de zaagbladen. Het profiel is ingespannen op een tafel die via een zware geleiding handmatig heen en weer wordt bewogen langs de zaagbladen. De machine is voorzien van een horizontaal en verticaal zaagblad waarbij beide zaagbladen gezwenkt kunnen worden. De machine wordt gebruikt voor het uithoeken van vlieggevelprofielen en dakliggers. Door de grote zaagbladdiameters kunnen grote ravelingen worden uitgevoerd. De instelling van de zaaghoeken gebeurt handmatig.

SKU: Graule AS-U 450 Categories: , ,
Vergelijk

Beschrijving

De Graule AS-U 450 is een raveelzaagmachine waarbij het profiel heen en weer beweegt langs de zaagbladen. Het profiel is ingespannen op een tafel die via een zware geleiding handmatig heen en weer wordt bewogen langs de zaagbladen. De machine is voorzien van een horizontaal en verticaal zaagblad waarbij beide zaagbladen gezwenkt kunnen worden. De machine wordt gebruikt voor het uithoeken van vliesgevelprofielen en dakliggers. Door de grote zaagbladdiameters kunnen grote ravelingen worden uitgevoerd. De instelling van de zaaghoeken gebeurt handmatig.

Optioneel verkrijgbaar digitale uitlezing van de hoeken.

Kenmerken

  • Handmatige bediening
  • Instelbare tafel 45°90°-45°
  • Horizontale en verticale klemmen
  • Pneumatisch smeersysteem
  • Handmatige instelling van de zaagbladen
  • 3D zaagsnede mogelijk
Calvet is Benelux dealer van Graule bewerkingsmachines voor aluminium en PVC

Machine specificaties

  • Motorvermogen
    2 x 3.0 kw
  • Toerental
    2.800 rpm
  • Gewicht
    540 kg
  • Max. profiel
    250 x 250 mm (HxB)
  • Zaagblad horizontaal
    400 mm
  • Zaagblad verticaal
    450 mm
  • Raveel hoogte
    153 mm
  • Raveel diepte
    128 mm
  • Raveel breedte
    250 mm

Graule AS-U 450

Alles wat u moet weten

Beschermkap, maximale veiligheid gegarandeerd

Start-stop systeem voor de bediening van de machine.
Zaagblad horizontaal 400 mm, zaagblad verticaal 450 mm.

Pneumatische klemming van het profiel.

Zowel het verticale als het horizontale zaagaggregaat is d.m.v. een handwiel tot ± 45° schuin verstelbaar.

Stroom

De Graule AS-U 450 heeft een verbruik van 7.5 kw, 400v 3-fase bij 18.0 A. De machine is voorzien van krachtstroom stekker. Houdt hierbij rekening met uw aansluiting.

Gewicht

De Graule AS-U 450 heeft een gewicht van 540 kg. Tijdens de levering van de machine dient u dus een heftruck te hebben met voldoende laadcapaciteit. Zorg er altijd voor dat u overhead heeft.

Luchtverbruik

De Graule AS-U 450 heeft een luchtverbruik van 140 liter per minuut. Zorg er voor dat uw compressor voldoende vermogen heeft voor de lucht toevoer naar de machine.

Bijkomende informatie

Merk

Toepasbaarheid

,

  • Raveelzaagmachine (exclusief zaagbladen)
  • Handwiel voor het verstellen van de zaagaggregaat
  • In hoogte verstelbare ondersteuningstafel
  • Venturi smeersysteem ten behoeve van de koeling van de zaagbladen
  • Gereedschap om het zaagblad te wisselen
  • Machine handleiding
  • CE documentatie
  • Set HM zaagbladen
  • Ondersteuning rol voor lange profielen
  • Digitale hoekaanduiding
  • Horizontale transportwagen Pemac CHP-7
